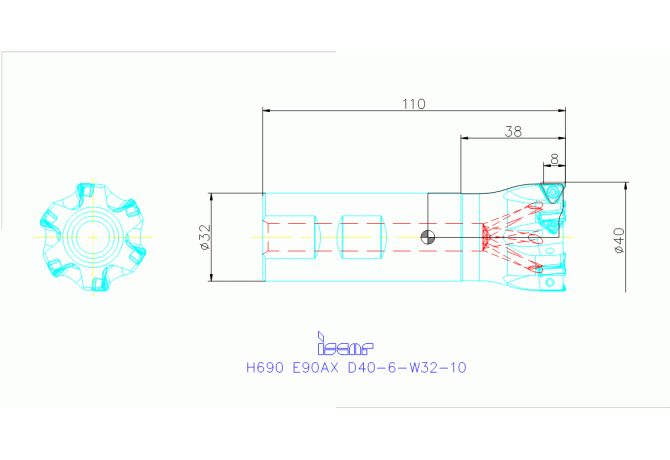

H690 E90AX D40-6-W32-10

H690 E90AX D40-6-W32-10 H690 E90AX D40-6-W32-10

H690 E90AX D40-6-W32-10

Iscar
Артикул: 3106664
В наличии
В корзину
Описание
Характеристики
A1A Cutting edge angle major Pos. A
60 Degree
A2A Clearance angle major Pos. A
0 Degree
APMX Depth of cut maximum
8 mm
B1A Cutting edge length Pos. A
8.48 mm
B3A Inscribed circle diameter Pos. A
6.2 mm
BLDA Tool style code Position A
1
C1A Insert thickness Pos. A
4.7 mm
CCONMS Connection count machine side
1
CICT Cutting item count
6
CNSC Coolant entry style code
1 - With Coolant entry, axial concentric
COMPC Company code
IS - Iscar
CXSC Coolant exit style code
3 - With Coolant exit, axial and radial
D1A Corner radius Pos. A
0.4 mm
D4A Cutting edge angle major Pos. A
90 Degree
D6A Wiper edge length Pos. A
0.8 mm
DC Cutting diameter
40 mm
DCP Data chip provision
0 - Without data chip
Delivery state valid from
2/2/2017
DIN
ZYL03201015
F23 Number of mounting layers
1
F24 Cutting item count per mounting layer
6
FamilyProducts
90° endmill carrying H690 TNKX 1005..triangular inserts
HAND Cutting direction
R - Right
ID Technical product number
3106664
Interface codes
J6 /
ISYC Subclass
307-01 - Non-centre cutting single row end mill
KAPR Tool cutting edge angle
90 Degree
LH Head length
38 mm
LOC-03 CCFMS Connection code form
10
LOC-03 CCSMS Connection code style
5 Shaft in machine direction or hole in workpiece direction
LOC-03 CCTMS Connection code type
ZYL cylindrical shank
LOC-03 CCUMS Connection code unit base
1 Metric with coolant
LOC-03 CZCMS Connection size code
0320
LOC-03 DCONMS Diameter
32 mm
LOC-03-Connection-codes
J6 / J61 - connection code machine end
LOC-03-DIN
ZYL03201015
Name Identifying order number
H690 E90AX D40-6-W32-10
OAL Overall length
110 mm
RMPX Ramping angle maximum
1.1 Degree
THSZMS Connection thread nominal size machine side
W
Working process
FEC - Square shoulder milling,FPL - Face milling
WT Weight of item
0.63 kg
ZEFP Peripheral effective cutting edge count
6
