Главная Каталог продукции Toolunited 16 201-01 - Triangle insert NP-TCGW16T308GA3 BC8020

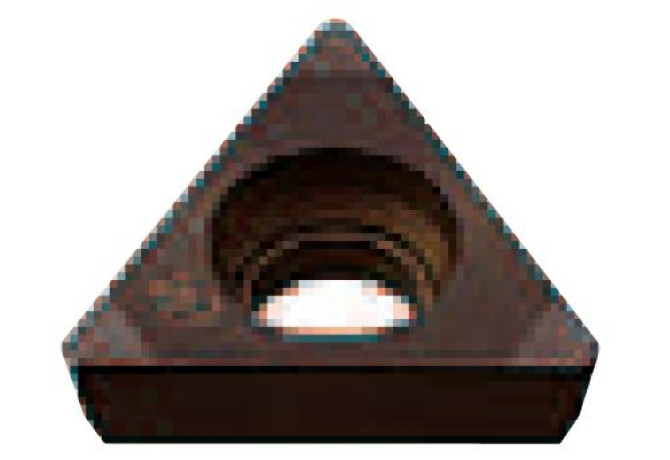

NP-TCGW16T308GA3 BC8020

NP-TCGW16T308GA3 BC8020 NP-TCGW16T308GA3 BC8020 NP-TCGW16T308GA3 BC8020

NP-TCGW16T308GA3 BC8020

Mitsubishi Materials
Артикул: 563401
В наличии
В корзину
Описание
Характеристики

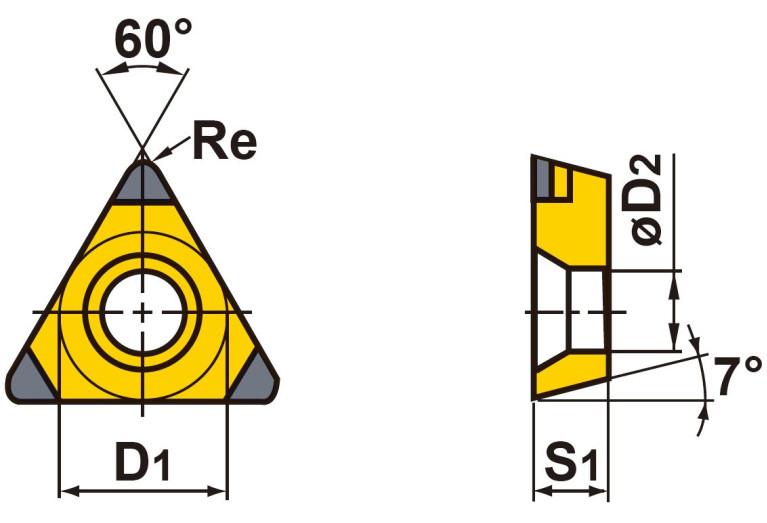

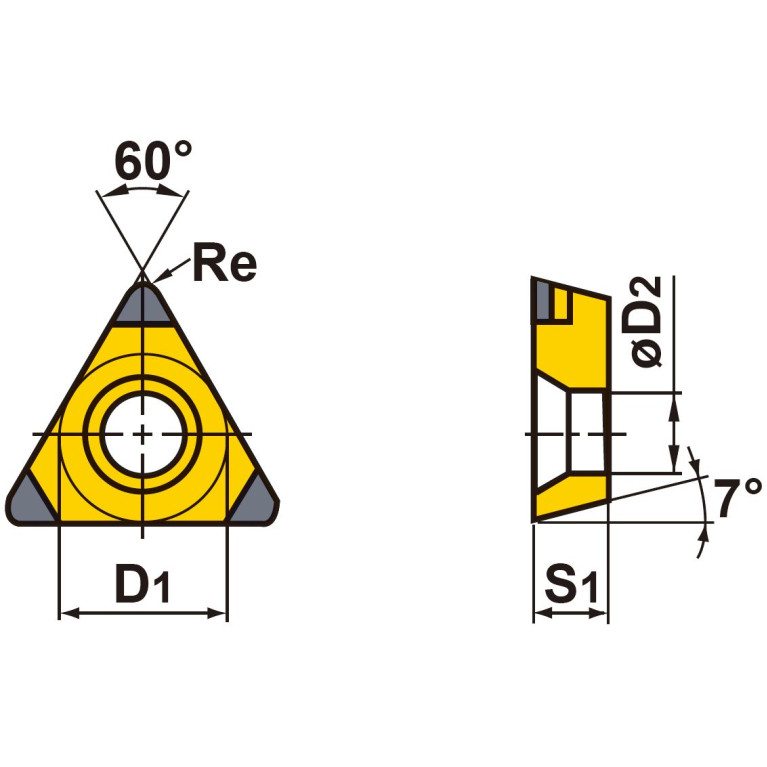

AN Clearance angle major
7 Degree
BN Face land width
0.13 mm
CB Chip breaker face count
0 - Without chip breaker
CECC Cutting edge condition code
P - Doublechamfered and rounded
COMPC Company code
MI - Mitsubishi Materials
CSP Coolant supply property
0 - Without coolant supply
D1 Fixing hole diameter
4.4 mm
Delivery state valid from
4/1/2022
DIN
TC16T3083N
EPSR Insert included angle
60 Degree
FamilyProducts
insert for turning NP-TCGW-GA3
GB Face land angle
25 Degree
GRDMFG Grade manufacturers designation
BC8020
IC Inscribed circle diameter
9.525 mm
ID Technical product number
563401
IFS Insert mounting style code
3 - Counter bore for screws with taper angle from 40° to 60°
IH Insert hand
N - Neutral
Interface codes
J6 /
ISISO ISO property
0
ISYC Subclass
201-01 - Triangle insert
L Cutting edge length
16.49 mm
LOC-03-Connection-codes
J6 / J441 - connection code machine end
LOC-03-DIN
TC16T3083N
Materials
H
Name Identifying order number
NP-TCGW16T308GA3 BC8020
RE Corner radius
0.8 mm
S Insert thickness
3.97 mm
S1 Insert thickness total
3.97 mm
STDDES Standard designation
TCGW16T308
STDDESAnsi Standard designation ANSI
TCGW32.52
TCINS Tolerance class insert
G
Working process
BAB - Open by boring,DDA - External turning,DDI - Internal turning
