Главная Каталог продукции СЗЦПК инструмент 14 309-01 - Tool holder for longitudinal and transversal turning FSDQC2520R-11S

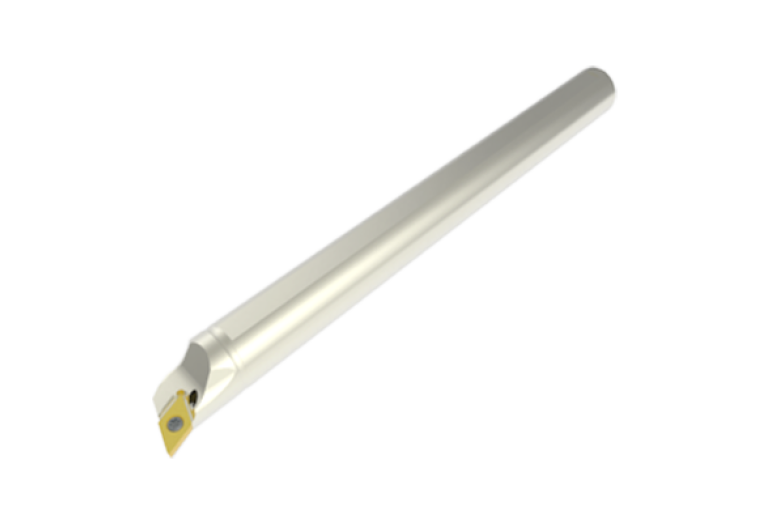

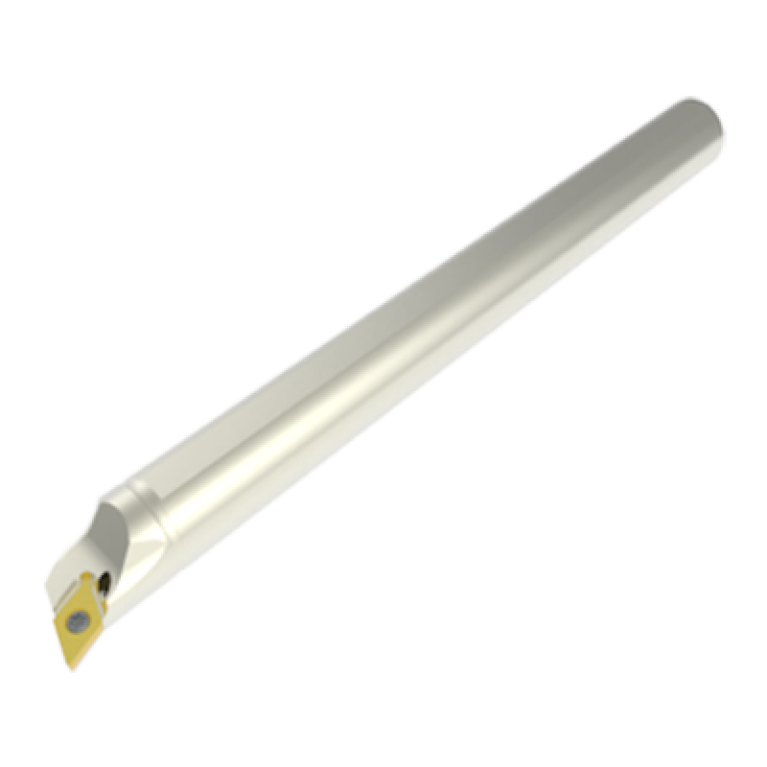

FSDQC2520R-11S

FSDQC2520R-11S

Mitsubishi Materials

Артикул: FSDQC2520R-11S

В наличии

В корзину

Описание

Характеристики

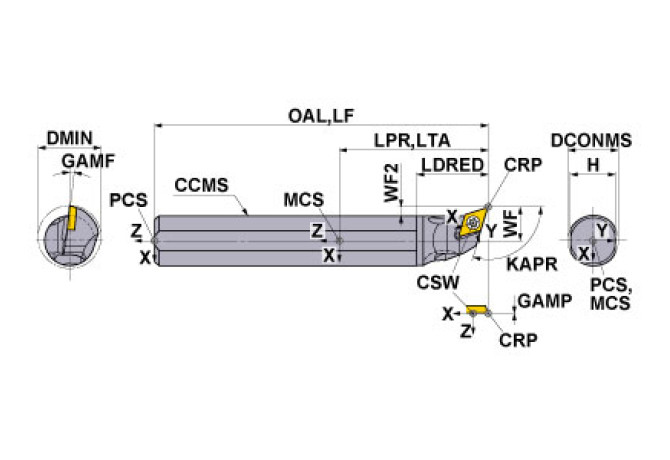

A2A Clearance angle major Pos. A

7 Degree

BLDA Tool style code Position A

3

C1A Insert thickness Pos. A

3.97 mm

CEDC Cutting edge count

1

CNSC Coolant entry style code

0 - Without coolant entry

COMPC Company code

MI - Mitsubishi Materials

CXSC Coolant exit style code

0 - Without coolant exit

D1A Corner radius Pos. A

0.8 mm

DCP Data chip provision

0 - Without data chip

Delivery state valid from

4/1/2022

DIN

ZYL02002205

DIN CSW1

DC11T3 3L

DMIN Minimum bore diameter

25 mm

EPSR Insert included angle

55 Degree

FamilyProducts

DIMPLE BAR type FSDQC

GAMF Rake angle radial

7 Degree

HAND Cutting direction

R - Right

Interface codes

J6 /

Interface codes CSW1

J41 /

ISYC Subclass

309-01 - Tool holder for longitudinal and transversal turning

KAPR Tool cutting edge angle

107.5 Degree

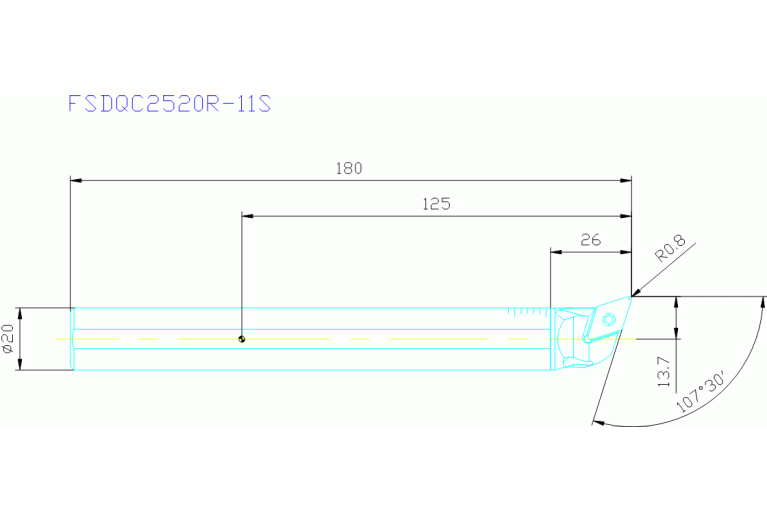

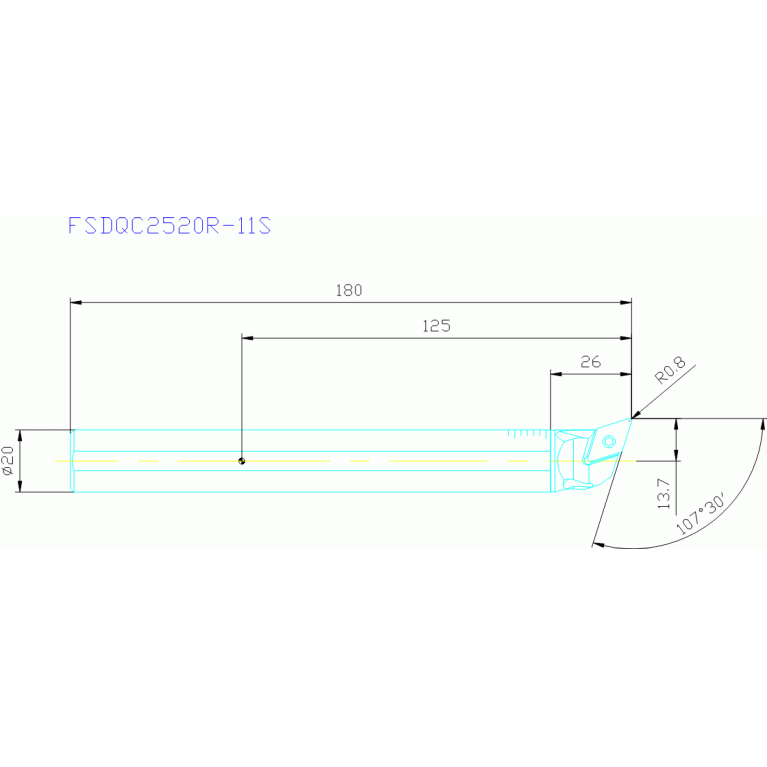

LF Functional length

180 mm

LH Head length

26 mm

LOC-03 CCFMS Connection code form

22

LOC-03 CCSMS Connection code style

5 Shaft in machine direction or hole in workpiece direction

LOC-03 CCTMS Connection code type

ZYL cylindrical shank

LOC-03 CCUMS Connection code unit base

0 Metric

LOC-03 CZCMS Connection size code

0200

LOC-03 DCONMS Diameter

20 mm

LOC-03 H Shank height

19 mm

LOC-03-Connection-codes

J6 / J61 - connection code machine end

LOC-03-DIN

ZYL02002205

LPR Protruding length

100 mm

MIID Master insert identification

DCMT11T308

Name Identifying order number

FSDQC2520R-11S

OAL Overall length

180 mm

WF Functional width

13.7 mm

Working process

DDI - Internal turning
