Главная Каталог продукции Toolunited 14 309-01 - Tool holder for longitudinal and transversal turning 268202 100/11

268202 100/11

268202 100/11 268202 100/11

268202 100/11

Hoffmann Group

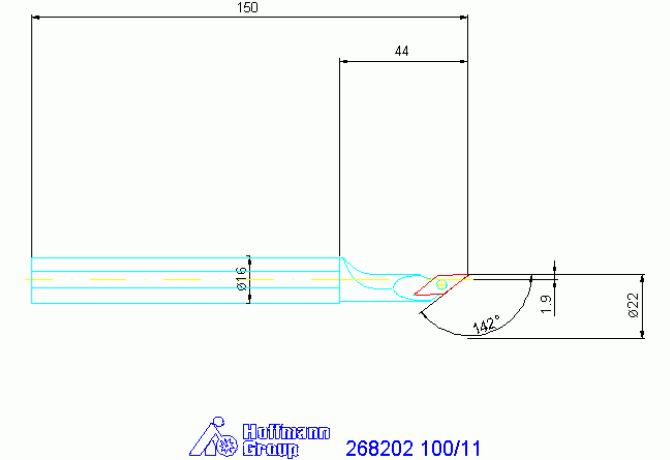

Артикул: 268202 100/11
В наличии
В корзину
Описание
Характеристики
A2A Clearance angle major Pos. A
7 Degree
BLDA Tool style code Position A
3
CEDC Cutting edge count
1
CNSC Coolant entry style code
1 - With Coolant entry, axial concentric
COMPC Company code
HOG - Hoffmann Group
CXSC Coolant exit style code
1 - With Coolant exit, axial concentric
DCP Data chip provision
0 - Without data chip
Delivery state valid from
1/11/2017
DIN
ZYL01602215
DIN CSW1
VC1103 3N
DMIN Minimum bore diameter
22 mm
FamilyProducts
GARANT Iso boring bar IC
GAMF Rake angle radial
-6 Degree
HAND Cutting direction
R - Right
Interface codes
J6 /
Interface codes CSW1
J41 /
ISYC Subclass
309-01 - Tool holder for longitudinal and transversal turning
KAPR Tool cutting edge angle
142 Degree
L Cutting edge length
11.1 mm
LAMS Inclination angle
-6 Degree
LOC-03 B Shank width
15.5 mm
LOC-03 CCFMS Connection code form
22
LOC-03 CCSMS Connection code style
5 Shaft in machine direction or hole in workpiece direction
LOC-03 CCTMS Connection code type
ZYL cylindrical shank
LOC-03 CCUMS Connection code unit base
1 Metric with coolant
LOC-03 CZCMS Connection size code
0160
LOC-03 DCONMS Diameter
16 mm
LOC-03-Connection-codes
J6 / J61 - connection code machine end
LOC-03-DIN
ZYL01602215
LPR Protruding length
44 mm
MIID Master insert identification
VCGT1103**
Name Identifying order number
268202 100/11
OAL Overall length
150 mm
WF Functional width
1.9 mm
Working process
DDA - External turning,DDI - Internal turning
WT Weight of item
0.18 kg
