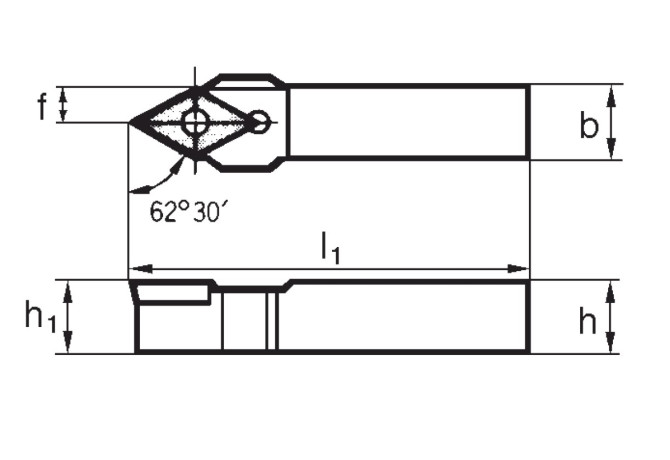

Главная Каталог продукции Toolunited 12 309-01 - Tool holder for longitudinal and transversal turning SDNCN1010E07

SDNCN1010E07

SDNCN1010E07 SDNCN1010E07

SDNCN1010E07

Sumitomo
Артикул: 5465
В наличии
В корзину
Описание
Характеристики
A2A Clearance angle major Pos. A
7 Degree
B3A Inscribed circle diameter Pos. A
6.35 mm
BLDA Tool style code Position A
3
C1A Insert thickness Pos. A
2.38 mm
CEATC Tool cutting edge angle type code
S - Side lead angle
CEDC Cutting edge count
1
CNSC Coolant entry style code
0 - Without coolant entry
COMPC Company code
SU - Sumitomo
CXSC Coolant exit style code
0 - Without coolant exit
D1A Corner radius Pos. A
0.4 mm
DCP Data chip provision
0 - Without data chip
Delivery state
LH - Stocked
DIN
VKT10100105
DIN CSW1
DC0702043N
EPSR Insert included angle
55 Degree
FamilyProducts
SDNCN1010E07
GAMF Rake angle radial
0 Degree
GAMO Rake angle orthogonal
0 Degree
GAMP Rake angle axial
0 Degree
HAND Cutting direction
N - Neutral
HF Functional height
10 mm
ID Technical product number
5465
Interface codes
J6 /
Interface codes CSW1
J41 /
ISISO A Indicator for ISO cutting plate Pos.A
1
ISYC Subclass
309-01 - Tool holder for longitudinal and transversal turning
KAPR Tool cutting edge angle
62.5 Degree
L Cutting edge length
7.7 mm
LAMS Inclination angle
0 Degree
LF Functional length
70 mm
LH Head length
18 mm
LOC-03 B Shank width
10 mm
LOC-03 CCFMS Form
01
LOC-03 CCSMS Style
5 Shaft in machine direction or hole in workpiece direction
LOC-03 CCTMS Type
VKT Square mounting
LOC-03 CCUMS Unit base
0 Metric
LOC-03 CZCMS Size code
1010
LOC-03 H Shank height
10 mm
LOC-03-Connection-codes
J6 / J61 - connection code machine end
LOC-03-DIN
VKT10100105
MIID Master insert identification
DCGT070204
MTP Clamping type code
S - Screwed across bore with, counter bore
Name Identifying order number
SDNCN1010E07
OAL Overall length
70 mm
STDDES Standard designation
SDNCN1010E07
SX Shank cross section shape code
01 - Square shank
THSC Tool holder shape code
G - straight shank design
WF Functional width
5.2 mm
Working process
DDA - External turning
