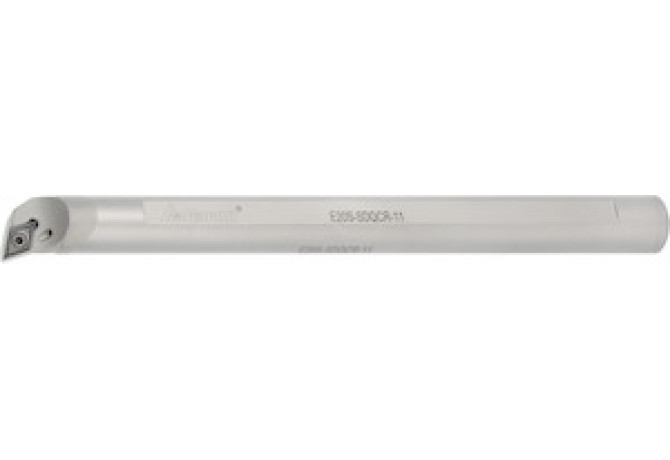

Главная Каталог продукции Toolunited 10 309-01 - Tool holder for longitudinal and transversal turning 260320 08/07

260320 08/07

260320 08/07

Hoffmann Group

Артикул: 260320 08/07

В наличии

В корзину

Описание

Характеристики

A2A Clearance angle major Pos. A

7 Degree

B3A Inscribed circle diameter Pos. A

6.35 mm

BLDA Tool style code Position A

3

C1A Insert thickness Pos. A

2.38 mm

CEDC Cutting edge count

1

CNSC Coolant entry style code

1 - With Coolant entry, axial concentric

COMPC Company code

HOG - Hoffmann Group

CXSC Coolant exit style code

1 - With Coolant exit, axial concentric

D1A Corner radius Pos. A

0.2 mm

DCP Data chip provision

0 - Without data chip

DIN

ZYL00802215

DIN CSW1

DC0702023N

DMIN Minimum bore diameter

12 mm

EPSR Insert included angle

55 Degree

FamilyProducts

CCGT 09T302 HU 70AL ALU GARANT

GAMF Rake angle radial

0 Degree

HAND Cutting direction

R - Right

HF Functional height

7.2 mm

Interface codes

J6 /

Interface codes CSW1

J41 /

ISYC Subclass

309-01 - Tool holder for longitudinal and transversal turning

KAPR Tool cutting edge angle

107.5 Degree

L Cutting edge length

7.75 mm

LAMS Inclination angle

-3 Degree

LF Functional length

125 mm

LFA A dimension on lf

6.35 mm

LH Head length

29 mm

LOC-03 B Shank width

7 mm

LOC-03 CCFMS Connection code form

22

LOC-03 CCSMS Connection code style

5 Shaft in machine direction or hole in workpiece direction

LOC-03 CCTMS Connection code type

ZYL cylindrical shank

LOC-03 CCUMS Connection code unit base

1 Metric with coolant

LOC-03 CZCMS Connection size code

0080

LOC-03 DCONMS Diameter

8 mm

LOC-03 H Shank height

7 mm

LOC-03-Connection-codes

J6 / J61 - connection code machine end

LOC-03-DIN

ZYL00802215

LPR Protruding length

29 mm

MIID Master insert identification

DCMT070202

Name Identifying order number

260320 08/07

OAL Overall length

125 mm

STDDES Standard designation

E08KSDQCR07

SX Shank cross section shape code

22 - Round shank

WF Functional width

7 mm

WFA A dimension on wf

3.93 mm

Working process

No working processes available

WT Weight of item

0.09 kg
